Rollmühle

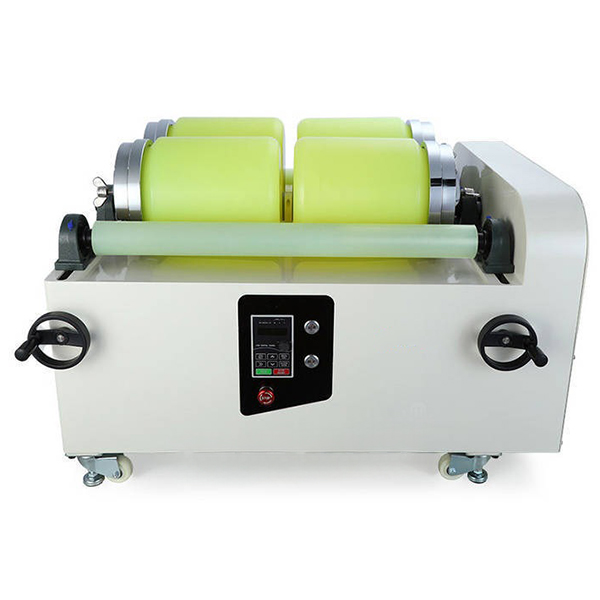

Walzenmühle mit einer Schicht, vier Positionen und Rad

Diese Walzenmühle verfügt über eine einlagige Konstruktion mit vier Stationen, wodurch mehrere Proben gleichzeitig gemahlen werden können, was die Produktionseffizienz erheblich verbessert. Sie wird in vielen Bereichen eingesetzt, beispielsweise bei elektronischen Materialien, Keramik, Beschichtungen, Glaspulver, fluoreszierenden Materialien und so weiter.

Beschreibung

Walzenmühle

Durch Frequenzumwandlungs-Geschwindigkeitssteuerung, manuelle Einstellung des Walzenabstands der Walzenmühle und andere Vorgänge können Benutzer je nach den unterschiedlichen Mahlbedürfnissen präzise steuern.

Merkmale

  1. Frequenzumrichter-Drehzahlregelung: Mit der stufenlosen Drehzahlregelung kann die Mahlgeschwindigkeit präzise gesteuert und an die Mahlanforderungen verschiedener Materialien angepasst werden.
  2. Manuelle Einstellung des Walzenabstands: Durch das Handrad kann der Walzenabstand eingestellt werden, wodurch das Phänomen des Abrutschens der Kugelmühle wirksam vermieden und ein gleichmäßiger Mahlprozess gewährleistet wird.
  3. Verschleißfeste Außenauskleidung: Die gesamte Rollenauskleidung besteht aus einer verschleißfesten Polyurethanhülse, die den Reibungskoeffizienten erhöht, ein Verrutschen oder Verformen des Behälters verhindert und die Lebensdauer der Anlage verlängert.
  4. Großer Partikelgrößenbereich: Die Zufuhrgröße beträgt weniger als 3 mm, Bodenmaterialien können bis zu 10 mm oder weniger groß sein. Die Austragsgröße kann bis zu 20 bis 300 Mesh (d. h. 65 Mikrometer bis 75 Mikrometer) betragen.
  5. Universelles Fuß- und Raddesign: Das ausgewogene Design mit Universalrädern und Universalfüßen ist nicht nur praktisch für die Bewegung der Anlage, sondern gewährleistet auch deren Stabilität während des Betriebs.
  6. Einstufige vier Stationen: geringer Platzbedarf, geeignet für den flexiblen Einsatz im Labor und in der Kleinserienfertigung.

Funktionsweise

Die Rollmühle treibt den Kugelmühlbehälter über die Walzenwelle zur Drehung an. Material und Mahlkörper (z. B. Mahlkugeln) werden in den Kugelmühlbehälter gegeben. Während des Drehvorgangs kollidiert das Material mit den Mahlkugeln und reibt an ihnen, wodurch es nach und nach zu Pulver gemahlen wird. Dank des Designs mit vier Stationen können mehrere Proben gleichzeitig gemahlen werden. Die Geschwindigkeit und Zeit jeder Arbeitsstation kann unabhängig voneinander eingestellt werden, um unterschiedlichen Material- und Prozessanforderungen gerecht zu werden.

Anwendungsbereiche

  1. Elektronische Materialien: z. B. Batteriematerialien, leitfähige Keramik, Displaymaterialien usw.
  2. Keramikindustrie: zur Verfeinerung von Keramikpulver bei der Herstellung hochpräziser Keramikprodukte.
  3. Beschichtungsindustrie: Feinstmahlung von Pigmenten und Beschichtungen.
  4. Fluoreszierende Materialien: zum Mahlen von Materialien für Produkte wie fotoelektrische Displays und fotoelektrische Sensoren.
  5. Nichtmetallische Mineralien: z. B. Quarzpulver, Kalziumkarbonat und andere Mineralien.
  6. Sprengstoffe und magnetische Materialien: z. B. Feinpulver zur Herstellung hochpräziser magnetischer Materialien.
  7. Biokultivierung: z. B. zum Mahlen von Pflanzenextrakten und anderen Materialien.
  8. Lebensmittelverpackungen: umfasst das Mahlen von Beschichtungen und Zusatzstoffen in Lebensmittelverpackungsmaterialien.
  9. Batteriematerialien: Lithiumbatterien, Natriumbatterien und andere Energiematerialien für die Präzisionsmahlung.

Auswahl der Kugelmühlenbehälter

  1. Nylon-Kugelmühlenbehälter: mit hoher Härte und Verschleißfestigkeit, geeignet zum Mahlen einer Vielzahl von Materialien.
  2. Edelstahl-Kugelmühlenbehälter: Korrosionsbeständig, geeignet für einige spezielle Mahlungsanforderungen.
  3. Kugelmühlenbehälter aus Aluminiumoxid: mit hoher Härte und ausgezeichneter Mahlwirkung.
  4. Polyurethan-Kugelmühlenbehälter: starke Verschleißfestigkeit, hohe Oberflächengüte, geeignet zum Mischen von Proben mit höherer Reinheit.
  5. PTFE-Kugelmühlenbehälter: hohe Korrosionsbeständigkeit, geeignet für das Mahlen korrosiver Materialien.

Auswahl der Mahlkugeln

  1. Achatkugeln: hohe Härte, geeignet für hochpräzises Mahlen.
  2. Zirkoniumkugeln: hohe Härte und Verschleißfestigkeit, geeignet für anspruchsvolle Mahlaufgaben.
  3. Edelstahlkugeln: geeignet für allgemeine Mahlaufgaben, mit hohem Preis-Leistungs-Verhältnis.
  4. Polyurethan-Kugeln: glatte Oberfläche, gute Verschleißfestigkeit, geeignet für Mahlvorgänge mit höheren Präzisionsanforderungen.
  5. Aluminiumoxidkugeln: höhere Härte, geeignet für das Mahlen härterer Materialien.
  6. Wolframkarbidkugeln: gute Verschleißfestigkeit, geeignet für hochpräzises und schweres Schleifen.
Technische Parameter
Walzenmühle mit einer Schicht, vier Positionen und Rad
Modell HB4-1 HB4-3 HB4-5 HB4-10 HB4-10B HB4-20 HB4-30
Behälterkapazität 500 ml bis 1 l 500 ml bis 3 l 500 ml bis 5 l 500 ml bis 10 l 500 ml bis 10 l 500 ml bis 20 l 500 ml bis 30 l
Rollendurchmesser XLänge ф38x185x2 ф58x250x2 ф58x290x2 ф68x349x2 ф68x349x2 ф78x424x2 ф78x424x2
Leistung 0,55 kW 0,75 kW 0,75 kW 1,5 kW 1,5 kW 3 kW 4 kW
Angepasster Raum manuell 62 bis 160 mm 76 bis 230 mm 67 bis 280 mm 67 bis 230 mm 67 bis 230 mm 30 bis 340 mm 35 bis 290 mm
Glasdurchmesser ф50 bis ф160 mm ф70 bis ф180 mm ф70 bis ф260 mm ф60 bis ф280 mm ф60 bis ф280 mm ф60 bis ф320 mm ф60 bis ф360 mm
Schicht 1 1 1 1 1 1 1
Stationen 4 4 4 4 4 4 4
Übertragungsmodus Synchronriemen
Rollengeschwindigkeit 5 bis 1000 U/min 5 bis 1000 U/min 5 bis 1000 U/min 5 bis 1200 U/min 5 bis 720 U/min 5 bis 720 U/min 5 bis 720 U/min
Anzahl der Rollen 3 3 3 3 4 4 4
Stromversorgung 220 VAC, 50 Hz 220 VAC, 50 Hz 220 VAC, 50 Hz 380 VAC, 50 Hz 380 VAC, 50 Hz 380 VAC, 50 Hz 380 VAC, 50 Hz
Abmessungen 780 x 520 x 510 mm 1010 x 690 x 540 mm 1020 x 750 x 550 mm 1230 x 890 x 570 mm 1220 x 610 x 1110 mm 1350 x 1130 x 720 mm 1480 x 1820 x 860 mm
