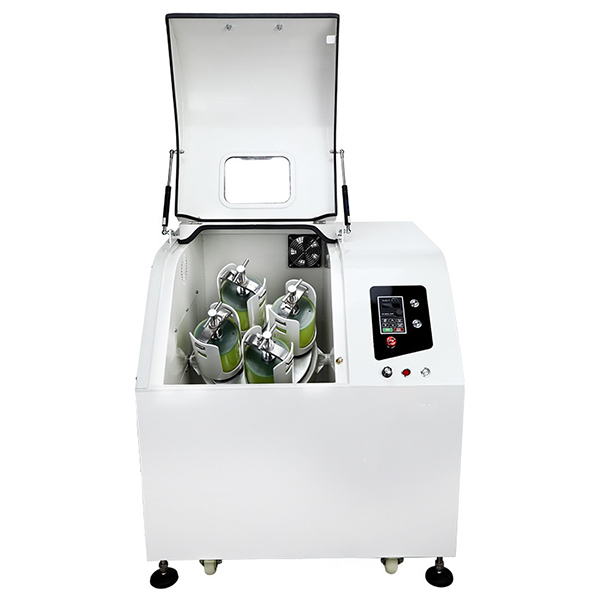

Planetenkugelmühle mit um 360 Grad drehbaren Mahlbehältern

Planetenkugelmühle

Diese Planetenkugelmühle unterscheidet sich von der herkömmlichen vertikalen Planetenkugelmühle dadurch, dass sich die Planetenmahlbehälter während des Betriebs ununterbrochen um 360 Grad oder einen beliebigen Winkel drehen, wodurch das Material vollständig am Mahlen und Mischen teilnimmt und das Absinken des Materials auf den Boden reduziert wird, sodass das Material eine kürzere und vollständigere Mahlzeit benötigt.

Die Planetenkugelmühle zeichnet sich durch volle Funktionalität, hohe Effizienz, geringe Geräuschentwicklung usw. aus. Sie kann 4 Mahlbehälter gleichzeitig aufnehmen und 4 Arten von Probenmaterialien auf einmal produzieren. Diese Kugelmühlen-Serie kann mit einem Vakuumtank ausgestattet werden, um Proben unter Vakuum zu mahlen. Sie eignet sich sehr gut für Forschungsaufgaben, beispielsweise in Forschungsinstituten, Universitäten und Unternehmenslabors, vom experimentellen bis zum Produktionsende, um die Machbarkeit der Massenproduktion zu überprüfen, sowie für Routineaufgaben wie das Mischen und Homogenisieren von weichen, harten, spröden oder faserigen Materialien.

Das Nassmahlen wird verwendet, um Partikel von bis zu 5 Mikrometern zu erhalten, da die Oberfläche kleiner Partikel dazu neigt, sich aufzuladen und zu agglomerieren, was das Trockenmahlen erschwert. Die Partikel können durch Zugabe von Flüssigkeiten oder Dispergiermitteln getrennt gehalten werden.

Um durch Nassmahlen, also Nanomahlen, ultrafeine Partikel von 100 Nanometern oder weniger zu erzeugen, ist eher Reibung als Aufprall erforderlich. Dies kann durch die Verwendung einer großen Anzahl kleiner Mahlkugeln mit großer Oberfläche und vielen Reibungspunkten erreicht werden. Es wird empfohlen, dass der Anteil kleiner Mahlkugeln im Mahlgefäß 60 % betragen sollte.

Merkmale

1. 360-Grad-Drehung des Mahlbehälters, wodurch das Absinken wirksam reduziert und die Materialien gleichmäßiger gemahlen werden.
2. Öldichtungs-Dämpfungstechnologie: Alle Planetengetriebe und Lager sind in einem luftdichten Kasten versiegelt, der vor dem Gebrauch mit einer bestimmten Menge Schmiermittel gefüllt wird. Im Betriebszustand der Planetenkugelmühle sind die Zahnräder in Schmiermittel getaucht. Reduziert das Geräusch der Zahnradübertragung um mehr als 50 % gegenüber dem Geräusch einer gewöhnlichen Planetenkugelmühle und verlängert die Lebensdauer um mehr als das Doppelte.
3. PLC-Frequenzumrichtersteuerung, mit der Zeit, Geschwindigkeit sowie Vorwärts- und Rückwärtslauf eingestellt werden können.
4. Verwendung eines V-förmigen Kartenhalters zur Befestigung des Mahlbehälters, der die Sicherheit des Bedieners gewährleistet.
5. Es wird ein Präzisionsgetriebe verwendet.
6. Es können 2 oder 4 Mahlgefäße gleichzeitig eingesetzt werden.
7. Kann trocken, nass, unter Vakuum und unter Schutzatmosphäre schleifen.
8. Die Universalstützfüße sind stabil, die Universalräder erleichtern das Schieben, Fixieren und Bewegen und sparen Arbeit.
9. Intelligenter Sicherheitsschalter: Die Tür kann nur geöffnet werden, wenn sich die Kugelmühle nicht dreht. So wird das Risiko vermieden, dass die Tür geöffnet wird, während die Kugelmühle noch läuft, und der Mahlbehälter herausgeschleudert wird, wodurch die persönliche Sicherheit gewährleistet ist.
10. Der Mahlgrad kann 0,1 Mikrometer erreichen.
11. Mit CE-Zertifikat.
12. Gesamtzeitbereich: 1 bis 9999 Minuten.
13. Intermittierender Zeitbereich: 1 bis 9999 Minuten.
14. Zeit, die kontinuierlich laufen kann: 72 Stunden.

Funktionsprinzip

Der Mahlbehälter ist exzentrisch auf dem Sonnenrad der Planetenkugelmühle montiert. Das Sonnenrad und der Mahlbehälter bewegen sich im Verhältnis 1:2 in entgegengesetzte Richtungen, wodurch die Mahlkugeln im Mahlbehälter einer überlagerten Drehbewegung, der sogenannten Corioliskraft, ausgesetzt sind. Der Geschwindigkeitsunterschied zwischen den Mahlkugeln und dem Mahlbehälter erzeugt eine Wechselwirkung zwischen Reibungs- und Stoßkräften, wodurch hohe kinetische Energie freigesetzt wird. Das Zusammenspiel dieser Kräfte führt zu einer hohen und sehr effizienten Zerkleinerung des Materials in Planetenkugelmühlen.

Anwendungsbereiche

Weit verbreitet in Geologie, Bergbau, Metallurgie, Elektronik, Baustoffen, Keramik, chemischer Industrie, Leichtindustrie, Schönheitspflege, Umweltschutz und anderen Bereichen.

1. Landwirtschaft: Pflanzenmaterialien, Samen, Erde, Tabak, Holzfasern
2. Biologisch: Knochen, Haare, Tissuepapier Keramik und Glas Keramikoxide, Tonmineralien, Glas, Hydroxylapatit, Kaolin, Quarzsand, elektronische Keramik, Strukturkeramik, piezoelektrische Keramik, Nanomaterialien, runde Keramikkondensatoren, MLCC, Thermistoren (PTC, NTC), ZnO-Varistoren, dielektrische Keramik, Aluminiumoxidkeramik, Zirkonoxidkeramik, Phosphor, Zinkoxidpulver, Kobaltoxidpulver, Ni-Zn-Ferrit, Mn-Zn-Ferrit Chemikalien und Kunststoffe Kohlefaser, Katalysatoren, Zellulose, Pigmente, Farben, Kunststoffe, Polymere.
3. Baustoffe: Seifenerde, Zementschlacke, Polymere, Gips, Sand, Stein.
4. Umweltforschung: Gemische, Elektronikschrott, Schlamm, Abfall.
5. Mineralien, Metallurgie und Metallelektronik: Legierungen, Kohle, Koks, Eisenerz, Metalloxide, Quarz, Halbedelsteine, Schlacke, magnetische Materialien, Lithiumkobaltat, Lithiummangan, Katalysatoren, Phosphor, lang nachleuchtende Lumineszenzpulver, Seltenerd-Polierpulver, elektronische Glaspulver, Brennstoffzellen, piezoelektrische Zinkoxidwiderstände usw.

Mahlgefäße und Mahlkugeln

1. Der Mahlbehälter wird in einer raffinierten Form oder mit hochpräziser Politur hergestellt, die Innen- und Außenwände sind extrem glatt und der Boden verfügt über ein schwieriges Design mit großem R-Winkel, wodurch das Absinken des Materials während des Mahlvorgangs effektiv reduziert werden kann. Der Rand des Mahlbehälters verfügt über eine ergonomischere Griffstufe, um ein Abrutschen der Hand zu verhindern und das Aufnehmen und Abstellen des Mahlbehälters zu erleichtern.
2. Material des Mahlbehälters: Zirkonoxid, Siliziumoxid, Achat, Karbid, Edelstahl, hochchromhaltiger Stahl, Nylon, Polyurethan, Polypropylen PP, PTFE, Aluminiumoxid usw.
3. Volumen des Mahlbehälters: 0,1 l, 0,25 l, 0,5 l, 1 l, 1,5 l, 2 l, 2,5 l, 3 l, 4 l, 5 l, 10 l, 15 l, 20 l, 25 l usw.
4. Material der Mahlkugeln: Zirkoniumkugeln, hochchromhaltige Stahlkugeln, Edelstahlkugeln, Korundkugeln, Polyurethankugeln, Aluminiumoxidkugeln sowie Onyxkugeln und Wolframkarbidkugeln.
5. Für das Mahlen wird in der Regel das gleiche Material wie für den Mahlbehälter gewählt, es kann aber auch gemischt und kombiniert werden. Die Größe der Mahlkugeln liegt in der Regel zwischen 2 mm und 50 mm. Es wird empfohlen, 3 bis 4 verschiedene Größen von Mahlkugeln in einem bestimmten Mischungsverhältnis zu verwenden.
