Rotationsverdampfer im Pilotmaßstab

Pilot-Rotationsverdampfer mit voreingestellter Geschwindigkeit und Temperatur

Der Rotationsverdampfer im Pilotmaßstab ist eine Lösungsmittel-Destillationsanlage, die sich für die industrielle Validierung im kleinen Maßstab, die Prozessamplifikation und Laborergebnisse eignet.

Beschreibung

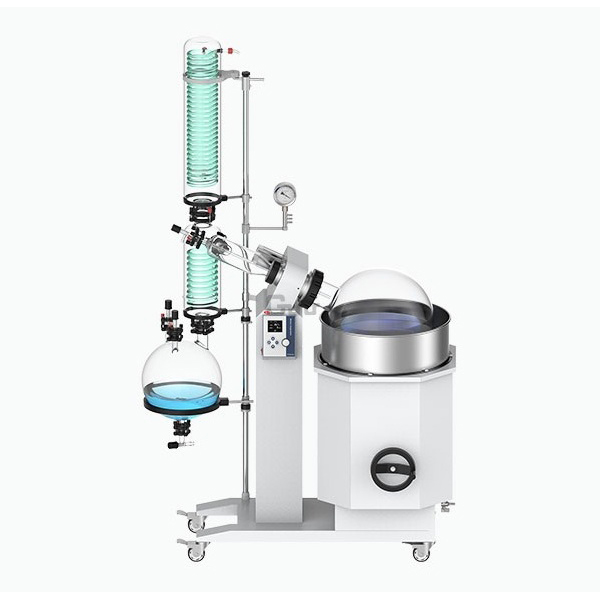

Rotationsverdampfer im Pilotmaßstab

Hauptmerkmale

  1. Hochleistungsglaswaren: Die Kernkomponenten (Verdampfungskolben, Auffangkolben, Kondensator) bestehen aus 3,3-Borosilikatglas – ausgezeichnete Temperaturwechselbeständigkeit und chemische Stabilität gegenüber Säuren, Laugen und organischen Lösungsmitteln.
  2. LCD-Bedienoberfläche: Hochauflösendes Display, encoderbasierte Temperatur- und Geschwindigkeitseinstellung – reaktionsschnell und intuitiv für eine präzise Steuerung.
  3. Dreistufiges hocheffizientes Kondensationssystem: Hauptkühlung, Unterkühlung und Dreiwege-Pufferkondensator – steigert die Rückgewinnungseffizienz erheblich und verhindert das Entweichen von Lösungsmitteln.
  4. Intelligente Abdichtung: PTFE + Viton-Dichtungen – korrosionsbeständig, ausgezeichnete Vakuumleistung für einen langfristig stabilen Betrieb.
  5. Elektrisches/manuelles Doppelhubbad: Füllstandsüberwachung und Trockenlaufschutz – gewährleistet einen sicheren und bequemen Betrieb.
  6. Flanschanschluss: Einfache Demontage, Reinigung und schnelle Wartung.
  7. PTFE-Ablassventil: Korrosionsbeständig und langlebig – geeignet für starke Säuren/Laugen.
  8. Feststellbare Rollen: Flexible Bewegung und stabile Installation.

Funktionsprinzip

  • Dekompression senkt den Siedepunkt: Vakuum reduziert den Druck, sodass Lösungsmittel bei niedrigeren Temperaturen sieden – schützt hitzeempfindliche Substanzen.
  • Rotierende Dünnschichtverdampfung: Der geneigte, rotierende Kolben verteilt die Flüssigkeit zu einem dünnen Film – maximiert die Verdampfungsrate.
  • Konstanttemperatur-Erwärmung: Von unten beheiztes Bad mit Trockenlaufschutz/Füllstandskontrolle – stabile, sichere Wärmequelle.
  • Mehrstufige Kondensation: Der Dampf strömt durch drei Kondensatoren und sammelt sich im Kolben – hohe Rückgewinnung, minimaler Verlust.
  • T-Puffer: Verhindert, dass Flüssigkeit direkt in den Kondensator gelangt – schützt den Kondensationseffekt und die Systemstabilität.

Anwendungsbereiche

  1. Chemische Entwicklung und Pilotzertifizierung: Lösungsmittelrückgewinnung, Konzentration und Raffinierung von Zwischenprodukten nach der Reaktion.
  2. Pharmazeutika: API-Konzentration und Rückgewinnung brennbarer Lösungsmittel (Ethanol, Aceton, DMF).
  3. Pflanzenextraktion/Naturprodukte: Lösungsmittelentfernung nach der Extraktion flüchtiger Öle, schonende Konzentration hitzeempfindlicher Naturstoffe.
  4. Materialwissenschaft/Polymertechnik: Entfernung von niedrigsiedenden Nebenprodukten in Nanomaterialien, Harz- und Monomersynthese.
  5. Umwelt-/Prüflabore: Konzentration von Wasserproben, Rückgewinnung von VOC, Vorbehandlung von gefährlichen Abfällen.
Technische Parameter
Pilot-Rotationsverdampfer mit voreingestellter Geschwindigkeit und Temperatur
Modell R-05 R-10 R-20 R-50
Außenmaße 840 B x 520 T x 1140 H mm 1040 B x 580 T x 1760 H mm 1120 B x 680 T x 1900 H mm 1345 B x 770 T x 2230 H mm
Gewicht inklusive Glas 35 kg 61 kg 90 kg 140 kg
Stromversorgung 110 VAC, 60 Hz oder 220–240 VAC, 50 Hz, 60 Hz 220–240 VAC, 50 Hz, 60 Hz 380 VAC, 50 Hz, 3-phasig
Leistung des Rotationsmotors 250 W
Gesamtleistung 2300 W 3800 W 6300 W 6300 W
Schutzklasse IP20
Verschmutzungsgrad 2
Drehzahlbereich 20 U/min bis 140 U/min 20 U/min bis 130 U/min 20 U/min bis 130 U/min 20 U/min bis 110 U/min
Temperaturregelungsbereich des Bades Umgebungstemperatur +5 °C bis 95 °C
Nominale Einstellgenauigkeit ±1,5 °C
Badflüssigkeit Entionisiertes Wasser
Leckage der Systemdichtung ≤0,03 kPa pro Minute
Drehregler Elektronisch
Nennleistung der Heizung 2000 W 2300 W 6000 W
Bad-Temperatursensoren PT100, drei Leitungen
Maximale Verdunstungsleistung, Wasser 2 l pro Stunde 3,2 l pro Stunde 5 l pro Stunde 9 l pro Stunde
Kondensationsfläche ca. 0,278 Quadratmeter Primär 0,39, Sekundär 0,253 Quadratmeter Primär 0,948, Sekundär 0,358 Quadratmeter Primär 1,15, Sekundär 0,4 Quadratmeter
Rotationsflaschenvolumen 5 l 10 20 50 l
Durchmesser der Drehflasche Flanschdurchmesser 50 mm Flanschdurchmesser 125 mm
Volumen der Auffangflasche 3 l 5 l 10 l 20 l
Durchmesser der Sammelflasche Flanschdurchmesser 40 mm Flanschdurchmesser 50 mm Flanschdurchmesser 60 mm
Anzeige der Drehzahl LCD
Temperatur-Anzeigemodus LCD
Umgebungstemperatur 5 °C bis 35 °C
Relative Luftfeuchtigkeit ≤70
Badgröße Durchmesser 300 mm x 170 mm Durchmesser 370 mm x 220 mm Durchmesser 450 mm x 260 mm Durchmesser 550 mm x 320 mm
Glas 3,3 Borosilikatglas
Kontakt mit Material 3,3 Borosilikatglas, PTFE
Badabdeckung Optional
