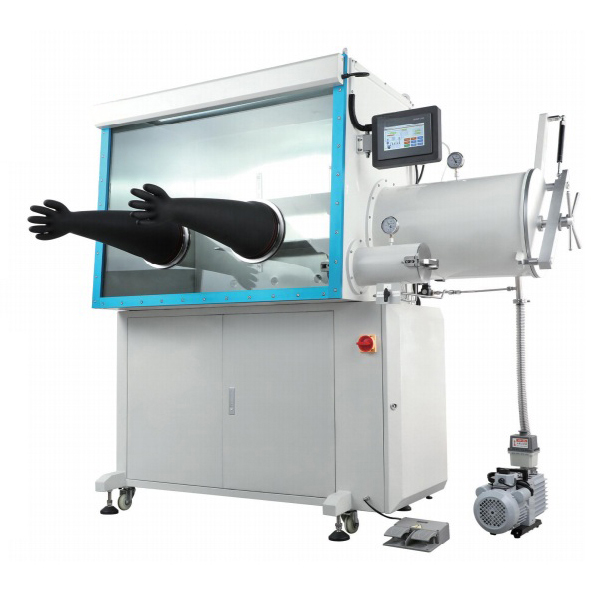

Gas-Handschuhkasten mit Umwälz-Reinigungssystem

Gas-Handschuhkasten-Serie

Einsatz-Gas-Handschuhkästen werden über ein fortschrittliches Rezirkulationsreinigungssystem und ein Steuerungssystem mit Inertgasen gefüllt und bieten eine hochreine Atmosphäre, die spezifischen Reinigungsanwendungen mit weniger als oder gleich 1 ppm Sauerstoff und Wasser in einer inerten Umgebung gerecht wird. Einsatz-Gas-Handschuhkästen können die Reinheit der Innenatmosphäre aufrechterhalten, um die Genauigkeit und Sicherheit des Experiments zu gewährleisten, und werden häufig in der Chemie, Materialwissenschaft, Biotechnologie und anderen Bereichen eingesetzt.

Funktionsprinzip

1. Das Arbeitsgas in der Box zwischen der Box und der Reinigungssäule (Wasser-Sauerstoff-Adsorber) wird unter der Steuerung und Überwachung der SPS über die Rohrleitung und den Umwälzventilator in einem geschlossenen Kreislauf geführt.
2. Wenn das Arbeitsgas die Reinigungssäule durchströmt, werden Wasser und Sauerstoff adsorbiert und kehren dann in die Box zurück. Mit der Zykluszeit wird der Wasser- und Sauerstoffgehalt im Arbeitsgas in der Box allmählich reduziert und erreicht schließlich das Ziel von weniger als oder gleich 1 ppm.
3. Die Reinigungssäule wird nach einer bestimmten Zeit nach dem Zyklus adsorbierend gesättigt sein und kann regeneriert und wiederverwendet werden.

Reinigungssystem des Molekularsieb-Wasserabsorptionsprozesses

1. Gaszirkulation:Das Gas in der Box wird in die Reinigungssäule gepumpt.
2. Adsorptionsstufe:Das Gas strömt durch das Molekularsieb-Bett, Wasser wird selektiv adsorbiert und das trockene Gas kehrt in den Behälter zurück.
3. Regenerationsphase nach Sättigung:Die Regeneration des Molekularsiebs erfolgt durch Erhitzen und Vakuumieren. Zwei Reinigungssäulen, eine Säule zur Adsorption, die andere zur Regeneration, ermöglichen einen kontinuierlichen Betrieb.

Sauerstoffabsorptions- und Regenerationsprozess des Kupferkatalysators

1. Sauerstoffabsorptionsphase:Kupfermetall reagiert mit Sauerstoff zu Kupferoxid.
2. Regenerationsphase:Wenn der Kupferkatalysator gesättigt ist, kann er erhitzt oder in das Regenerationsgas geleitet werden, wodurch das Kupferoxid zu Kupfer reduziert wird. Der regenerierte Kupferkatalysator kann wieder zur Sauerstoffabsorption verwendet werden, wodurch ein Kreislauf entsteht.

Einbau der Gas-Handschuhbox Zusammensetzung

• Wasseranalysator:Messbereich 0 bis 1000 ppm, Modell EA2-TX, durch das Reinigungs- und Regenerierungsprogramm wird der ursprüngliche Zustand wiederhergestellt, um das Problem der Verschmutzung zu vermeiden, die zu Ausschuss führt.
• Sauerstoffanalysator:Messbereich 0 bis 1000 ppm, Modell senztx-110. Der Zro2-Sensor wird verwendet, um das Problem der kurzen Lebensdauer der Brennstoffzelle zu vermeiden, die nicht der Luft ausgesetzt werden darf.
• Vakuumpumpe:Pumpgeschwindigkeit 12 Kubikmeter pro Stunde, 14,4 Kubikmeter pro Stunde, 16 Kubikmeter pro Stunde.

Gas-Handschuhkasten zum Einlegen Optionale Ausstattung

• Kühlschrank:Unabhängiges Steuerungssystem, integriert in die Seitenwand der Box. Hauptkörper aus Edelstahl 304, wahlweise Temperatur 0 bis -30 °C oder 0 bis -80 °C.
• Heizkabine:Großes Übergangskabinen-Konfigurationsheizsystem, Temperatur 0 bis 200 °C, Temperaturregelung ± 1 °C.
• Multifunktionale Konfiguration:Eingebaute Kühlfalle, Heizplatte oder Magnetrührer usw.
