Glasfilterreaktor

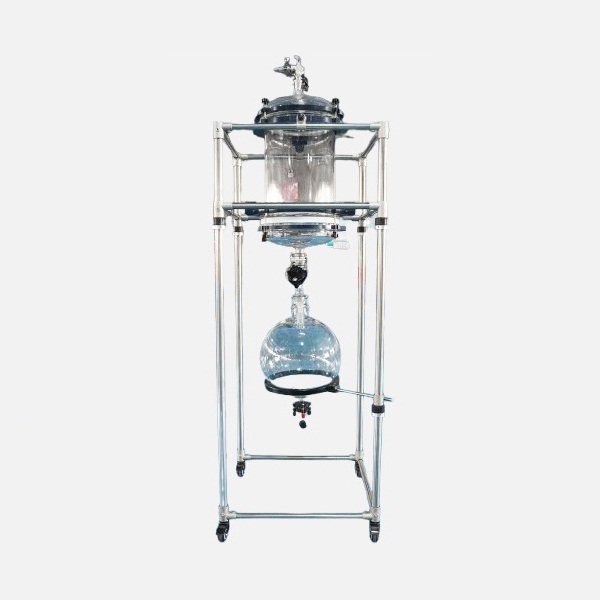

Glasfilterreaktor mit feststellbaren Rollen für den Pilotmaßstab

Der Glasfilterreaktor besteht aus hochtransparentem Borosilikatglas und verfügt über ein austauschbares Filtersystem, das eine schnelle Filtration und Trennung nach dem Reaktionsprozess ermöglicht und sich für die Prozessverstärkung und Prozessoptimierung im Pilotmaßstab eignet.

Beschreibung

Glasfilterreaktor

Der Glasfilterreaktor ist eine vielseitige Lösung für die chemische, pharmazeutische, materialtechnische und biologische Industrie. Er besteht aus hochwertigem Borosilikatglas und Edelstahl und ermöglicht sichere, effiziente und in Echtzeit visualisierte Reaktionen und Filtrationen.

Hauptmerkmale

  1. Hochwertiges Material:Reaktorkörper aus 3,3-Borosilikatglas für hervorragende Wärme- und Chemikalienbeständigkeit. Die Halterung aus SUS304-Edelstahl gewährleistet Stabilität und Langlebigkeit gegenüber organischen/anorganischen Medien.
  2. Vielzahl von Filterplatten:Konfiguriert mit PTFE-Sandkernfilterplatte (20–30 μm), mit Optionen für andere Spezifikationen und Materialien, um unterschiedlichen Trennanforderungen gerecht zu werden.
  3. Visualisierte Bedienung:Der transparente Kesselkörper ermöglicht die Echtzeitbeobachtung von Rühren, Reaktion und Filtration für eine verbesserte Kontrolle und Sicherheit.
  4. Bequeme Wartung:Die modulare Filterplattenstruktur ermöglicht eine schnelle Demontage, Reinigung und den Austausch für häufige experimentelle Vorgänge.
  5. Flexible Bewegung:Universelle Rollen mit Bremsen erleichtern das Bewegen des Geräts und sorgen für einen sicheren Stand während des Gebrauchs.

Funktionsweise

  1. Nach der Flüssig-Flüssig- oder Fest-Flüssig-Reaktion erfolgt die Schwerkraftfiltration durch eine austauschbare Filterplatte am Boden des Kessels.
  2. Das Ablassventil und der Unterdruck ermöglichen einen schnellen Durchfluss der Flüssigkeit durch die Filterplatte, während Feststoffe zurückbleiben, um eine effektive Fest-Flüssig-Trennung zu gewährleisten.
  3. Die PTFE-Sandkernfilterplatte ist chemisch beständig und wiederverwendbar für die Trennung verschiedener korrosiver Medien.

Anwendungsbereiche

  1. Feinchemische Industrie:Katalytische Reaktionen, Kristallbildung, Mutterlaugentrennung.
  2. Pharmazeutische Industrie:Kleinserien- oder Pilot-Arzneimittelsynthese, Abtrennung von Verunreinigungen.
  3. Entwicklung neuer Materialien:Herstellung und Reinigung von Nanomaterialien, MOFs, Polymeren.
  4. Umwelttechnik und -forschung:Behandlung von Wasserproben, Sedimentation und Abtrennung von Schadstoffen.
  5. Extraktion natürlicher Produkte:Filtration von Pflanzenextrakten, Abtrennung fester Rückstände.
Technische Parameter
Glasfilterreaktor mit feststellbaren Rollen für den Pilotmaßstab
Modell TGL-20 TGL-30 TGL-50
Filterbehälter Kapazität 20 l 30 l 50 l
Außendurchmesser des Behälters Durchmesser 300 mm Durchmesser 365 mm
Fassungsvermögen des Auffanggefäßes 10 l 20 l 30 l
Glasmaterial Hochborosilikatglas 3.3
Material des Hauptrahmens und der Verbindungsteile SUS304
Temperaturbereich des Glasbehälters -80 °C bis 200 °C
Temperaturunterschied außerhalb und innerhalb des Gefäßes ≤80 °C
Betriebsdruck -0,1 MPa bis 0,0 MPa
Reaktordeckelöffnungen Flüssigkeitsfüllöffnung 40#-Flansch
Vakuumanschluss 24, 29 Standard-Erdung
Entlüftungsöffnung 24, 29 Standardboden
Sandkern Material PTFE
Spezifikation Optional
Material der Filterplatte PTFE
Abmessungen (BxTxH) 650 x 650 x 1300 mm 650 x 650 x 1600 mm 650 x 650 x 1800 mm
