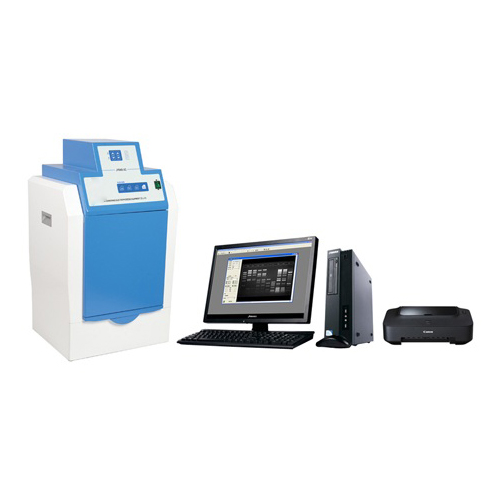

Gel-Bildgebungs- und Dokumentationssystem mit CCD-Kamera

Ausgestattet mit einer importierten CCD-Kamera für schlechte Lichtverhältnisse und einem leistungsstarken Zoomobjektiv ist das Gel-Bildgebungs- und Dokumentationssystem in der Lage, schwache elektrophoretische Bandsignale zu erfassen und eine hochauflösende Echtzeitanzeige sowie eine genaue Aufzeichnung zu realisieren. Durch das intelligente Darkbox-Design und das mehrschichtige Filtersystem kann es Hintergrundstörungen wirksam unterdrücken und die Sicherheit des Experiments sowie die Bildqualität gewährleisten. Es ist eine wichtige Plattform für die Bildaufnahme und Datenverarbeitung in den Bereichen Molekularbiologie, Genetik und Biomedizin.

Merkmale des Gelbildgebungs- und Dokumentationssystems

1. Hochempfindliche digitale CCD-Kamera: importierte Low-Light-CCD mit hoher Auflösung und hohem Signal-Rausch-Verhältnis, die auch schwache Banden erfassen kann, die mit bloßem Auge kaum zu erkennen sind.
2. Importiertes Objektiv mit 6-fach optischem Zoom: Unterstützt zerstörungsfreies Zoomen, sodass das Gelbild detailliert und lokal vergrößert betrachtet werden kann.
3. Gel-Positionierungshilfe-Lampe: Die Mittenanzeige gewährleistet eine präzise Gelplatzierung und verbessert die Reproduzierbarkeit der Bildgebung.
4. Intelligentes Bedienfeld für die Dunkelkammer: integrierte Zoom-, Fokus-, Blenden-, UV-Lampen- und Weißlichtlampen-Einstellfunktion, intuitive Bedienung.
5. Sicherheitsmechanismus: Ausgestattet mit automatischer Abschaltung der UV-Lampe beim Öffnen der Tür, um UV-Leckagen zu verhindern, obligatorischem UV-Schalter und automatischer zeitverzögerter Abschaltung zum Schutz der Gesundheit des Benutzers.
6. Multi-Interface-Kommunikation: RS232- und USB-Schnittstellen unterstützen die nahtlose Verbindung mit dem Computer, um Fernsteuerung und Datenübertragung zu realisieren.
7. Beweglicher Gel-Tisch in Schubladenform und speziell zugeschnittene Gelabdeckung: einfache Platzierung, Beobachtung und Schneiden des Gels.
8. Mehrschichtiger Filtersatz: Filtert Streulicht und Hintergrundrauschen effektiv heraus und verbessert den Bildkontrast und die Bildschärfe.
9. Modulares Design: Jede Komponente ist standardisiert und zuverlässig, was die Wartung und Aufrüstung erleichtert und die Lebensdauer der Geräte verlängert.
10. Optionale Computer- und Druckausrüstung: zur Realisierung des gesamten Prozesses der digitalen Bildverarbeitung und Organisation der Versuchsdaten.
11. Das Gel-Bildanalysesystem eignet sich zum Beobachten, Fotografieren und Analysieren der Gelbänder nach der Elektrophorese. Mit Hilfe einer hochauflösenden CCD-Kamera und eines Zoomobjektivs werden die schwachen Elektrophoresebänder erfasst, die mit bloßem Auge nur schwer zu erkennen sind. Spezielle Filter filtern Hintergrundstörungen effektiv heraus und gleichzeitig die Kontamination durch Ethidiumbromid (EB) und das Austreten von ultraviolettem Licht wirksam kontrollieren und die einfache und übersichtliche Anzeige der Elektrophoreseresultate auf dem Bildschirm, die Vergrößerung, Speicherung, Markierung oder Bearbeitung, die Organisation des Versuchsberichts, den Druck, die Online-Übertragung usw. realisieren, wodurch der komplizierte Arbeitsprozess der Experimentatoren entfällt und das Ziel eines gewöhnlichen UV-Analysators erreicht wird. Es kann den umständlichen Arbeitsprozess der Experimentatoren beseitigen und eine Wirksamkeit erzielen, die mit einem gewöhnlichen UV-Analysator oder einer Filmbeobachtungsbox kaum zu vergleichen ist.

Vorteile

1. Bildqualität: Die Kombination aus Low-Light-CCD und mehrschichtiger Filtertechnologie sorgt für ein klares Bild mit reichhaltigen Bandendetails, das für hochempfindliche Experimente geeignet ist.
2. Einfache und effiziente Bedienung: Intelligentes Bedienfeld und Computerfernbedienung reduzieren die Lernschwelle und steigern die Effizienz des Labors.
3. Sicherheit bei Experimenten ist gewährleistet: Mehrere UV-Sicherheitsmaßnahmen verhindern wirksam UV-Schäden und schützen die Sicherheit des Bedieners.
4. Intelligente Datenverwaltung: Das System unterstützt die Bildbearbeitung, Markierung, Speicherung und den Druck, um eine standardisierte Verwaltung der Versuchsdaten und eine bequeme Weitergabe zu erreichen.
5. Multifunktionale Integration: Integration von Gelschnittbeobachtung, Bildaufnahme und digitaler Verarbeitung in einem Gerät, um eine Vielzahl von experimentellen Anforderungen zu erfüllen.

Funktionsprinzip

Das Gel-Bildgebungs- und Dokumentationssystem erfasst die von Fluoreszenzfarbstoffen im Gel nach UV- oder Blaulichtanregung ausgesendeten Lichtsignale mit einer digitalen CCD-Kamera. Nachdem die Anregungslichtquelle den Farbstoff aktiviert hat, emittieren die elektrophoretisch getrennten Nukleinsäure- oder Proteinbanden im Gel Fluoreszenz bei bestimmten Wellenlängen. Die Filter des Systems blockieren den Hintergrund des Anregungslichts und lassen nur die Zielfluoreszenz durch, und die Kamera wandelt das Lichtsignal in ein hochauflösendes digitales Bild um. In Kombination mit intelligenter Fokussierung und Zoom können Benutzer die Zielbanden in der Dunkelkammer präzise lokalisieren und vergrößern, wodurch eine hochauflösende Bildgebung und anschließende Bildverarbeitung und -analyse ermöglicht wird.

Anwendungsbereiche

1. Molekularbiologie: PCR-Produkterkennung, DNA-Fingerprinting, Genotypisierung, Protein-Blotting usw.
2. Medizinische Diagnose: Nachweis von pathogenen Nukleinsäuren, Screening auf genetische Erkrankungen und Tumormarkeranalyse.
3. Arzneimittelforschung und -entwicklung: Validierung von Wirkstoffzielen, Wirksamkeitsbewertung und Analyse auf molekularer Ebene bei der Suche nach neuen Wirkstoffen.
4. Forensische Identifizierung: STR-Analyse, Vaterschaftstests, forensische DNA-Analyse.
5. Lehre und Forschung: Biologie, Medizin, Lebenswissenschaften an Hochschulen, professionelle Laborlehre und -forschung.
6. Umweltuntersuchungen: Identifizierung gentechnisch veränderter Pflanzen, Überwachung pathogener Mikroorganismen und andere umweltbezogene Bioanalysen.
