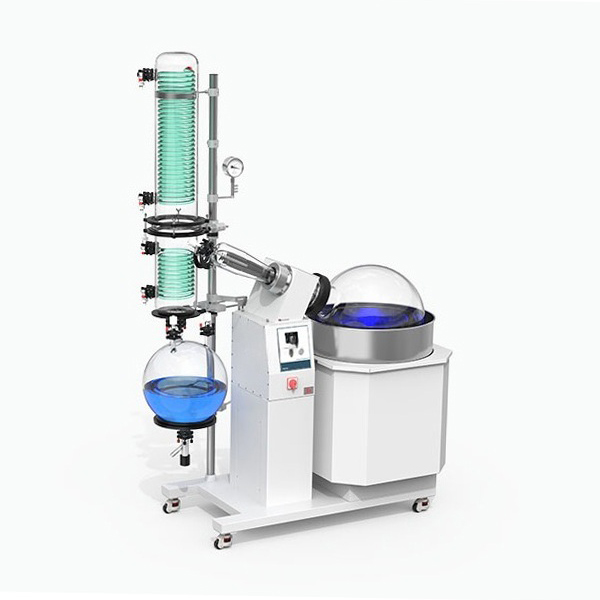

Explosionsgeschützter Rotationsverdampfer im Pilotmaßstab

Explosionsgeschützter Rotationsverdampfer im Pilotmaßstab

Der explosionsgeschützte Rotationsverdampfer im Pilotmaßstab ist ein Präzisionsgerät zur Rückgewinnung, Reinigung und Konzentration organischer Lösungsmittel im Pilotmaßstab, das für die Verarbeitung brennbarer und explosiver, giftiger flüchtiger Lösungsmittel entwickelt wurde.

Beschreibung

Explosionsgeschützter Rotationsverdampfer im Pilotmaßstab

Hauptmerkmale

  1. Hochwertiges Glas: Alle Glaskomponenten bestehen aus 3,3-Borosilikatglas – beständig gegen Hitzeschock, Korrosion, Säuren, Laugen und organische Lösungsmittel.
  2. Doppeltes Kondensationssystem: Haupt- und Nebenkondensator mit dreistufiger Rückflussstruktur – große Kondensationsfläche für hohe Rückgewinnung, minimaler Lösungsmittelverlust.
  3. Explosionsgeschützte Kernkomponenten: Motor, Heizung, Sensoren und Steuerbox sind flammgeschützt (Ex-Kennzeichnung, Klasse Gb, Temp T4, 135 °C+) – sicher für explosive Gasumgebungen.
  4. Intuitive Steuerung: LCD-Display mit Encoder – einfache Temperatur- und Geschwindigkeitsanpassungen.
  5. Elektrischer/manueller Dual-Modus-Badheber: Füllstandsmessung und Trockenlaufschutz für einen sicheren und bequemen Betrieb.
  6. PTFE-Ablassventil: Korrosionsbeständiges, umweltfreundliches Ablasssystem.
  7. Flanschschnittstelle: Einfach zu demontieren, zu warten und zu reinigen.
  8. Feststellbare Rollen: Frei beweglich und stabile Positionierung.
  9. Zuverlässige Abdichtung: PTFE + Viton-Doppeldichtung – ausgezeichnete Luftdichtheit, verhindert Vakuumlecks.

Funktionsweise

  • Reduzierte Druckdestillation: Rotationskolben erhitzt und verdampft das Material; flüchtige Lösungsmittel kondensieren schnell und werden zurückgewonnen, was eine effiziente Trennung/Konzentration ermöglicht.
  • Kontinuierliche Oberflächenerneuerung: Die Rotation vergrößert die Verdampfungsfläche, verhindert Überhitzung und Schaumüberlauf.
  • Sichere Erhitzung: Stabile Badwärme mit Füllstand-/Trockenlaufschutz.
  • Dreistufige Kondensation: Haupt-, Neben- und Pufferflasche sorgen für vollständige Dampfkondensation und effiziente Sammlung.
  • Kontinuierliche Entleerung: Das PTFE-System ermöglicht die kontinuierliche Entfernung von Kondensat während des Betriebs und maximiert so die Effizienz.

Anwendungsbereiche

  1. Feinchemikalien: Trennung/Rückgewinnung flüchtiger Lösungsmittel (Aromaten, Ketone, Ether).
  2. Pharmazeutika: Rohstoffkonzentration, Extraktproduktion, Lösungsmittelrückgewinnung.
  3. Naturprodukte: Gewinnung von ätherischen Ölen, Niedertemperaturkonzentration/Trocknung von Bioaktivstoffen.
  4. Neue Materialien: Polymerisation, Monomerreinigung.
  5. Pilotplattformen: Scale-up/synthetische Optimierung in akademischen und industriellen Labors.
  6. Gefahrenbereiche: Geeignet für die Rückgewinnung organischer Lösungsmittel und Umgebungen mit brennbaren Gasen.
Technische Parameter
Explosionsgeschützter Rotationsverdampfer im Pilotmaßstab
Modell R-05Ex R-10Ex R-20Ex R-50Ex
Außenmaße 1490 B x 670 T x 1140 H mm 1690 B x 730 T x 1800 H mm 1210 B x 740 T x 2040 H mm 1995 B x 920 T x 2230 H mm
Gewicht inklusive Glas 118 kg 143 kg 190 kg 258 kg
Stromversorgung 220–240 VAC, 50 Hz, 60 Hz 380 VAC, 50 Hz, 3-phasig
Leistung des Rotationsmotors 60 W 180 W 370 W
Gesamtleistung 3100 W 4800 W 4500 W 6300 W
Schutzklasse IP20
Verschmutzungsgrad 2
Drehzahlbereich 20 U/min bis 140 U/min 20 U/min bis 130 U/min 20 U/min bis 130 U/min 20 U/min bis 110 U/min
Temperaturregelungsbereich des Bades Umgebungstemperatur +5 °C bis 95 °C
Nominale Einstellgenauigkeit ±1,5 °C
Badflüssigkeit Entionisiertes Wasser
Leckage der Systemdichtung ≤0,03 kPa pro Minute
Drehregler Elektronisch
Nennleistung der Heizung 3000 W 4000 W 4500 W 6000 W
Bad-Temperatursensoren PT100, drei Leitungen
Maximale Verdunstungsleistung, Wasser 2 l pro Stunde 3,2 l pro Stunde 5 l pro Stunde 9 l pro Stunde
Kondensationsfläche ca. 0,278 Quadratmeter Primär 0,39, Sekundär 0,253 Quadratmeter Primär 0,948, Sekundär 0,358 Quadratmeter Primär 1,15, Sekundär 0,4 Quadratmeter
Rotationsflaschenvolumen 5 l 10 20 50 l
Durchmesser der Drehflasche Flanschdurchmesser 50 mm Flanschdurchmesser 125 mm
Volumen der Auffangflasche 3 l 5 l 10 l 20 l
Durchmesser der Sammelflasche Flanschdurchmesser 40 mm Flanschdurchmesser 50 mm Flanschdurchmesser 60 mm
Anzeige der Drehzahl LED
Anzeigemodus für Temperatur LED
Umgebungstemperatur 5 °C bis 35 °C
Relative Luftfeuchtigkeit ≤70
Badgröße Durchmesser 300 mm x 170 mm Durchmesser 370 mm x 220 mm Durchmesser 450 mm x 260 mm Durchmesser 550 mm x 320 mm
Glas 3,3 Borosilikatglas
Kontakt mit Material 3,3 Borosilikatglas, PTFE
Badabdeckung Optional
