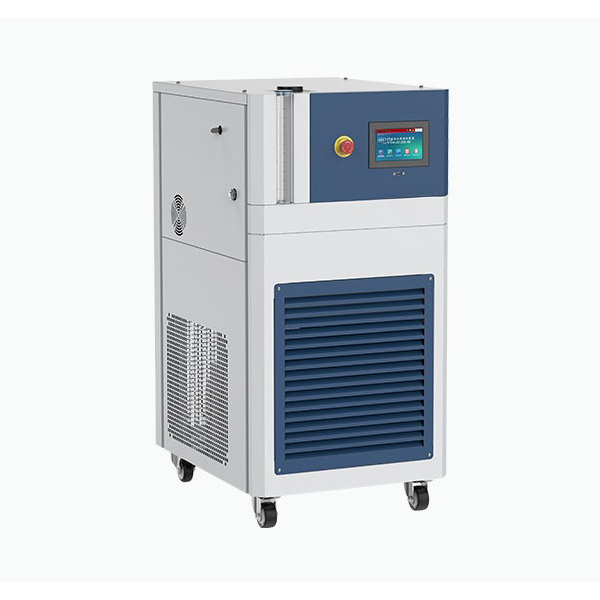

Explosionsgeschützter Umwälzheizungsthermostat

Explosionsgeschützter Umwälzheizthermostat mit Kühlung

Der explosionsgeschützte Umwälzheizthermostat ist ein hochpräzises Temperaturregelgerät, das für brennbare und explosionsgefährdete Bereiche geeignet ist und über eine automatische Temperaturerhöhung und eine schnelle Kühlung mit Zweiwege-Regelung verfügt.

Beschreibung

Explosionsgeschützter Umwälzheizungsthermostat

Der explosionsgeschützte Umwälzheizungsthermostat wurde für den sicheren und stabilen Betrieb in gefährlichen Umgebungen entwickelt. Mit einer vollständig geschlossenen Umwälzstruktur, druck- und korrosionsbeständigen Komponenten und einem explosionsgeschützten elektrischen System gewährleistet er eine zuverlässige Leistung in explosionsgefährdeten Gasatmosphären und unterstützt luft- und wassergekühlte Kondensationsmodi.

Merkmale

  1. Für gefährliche Umgebungen ausgelegt:Alle elektrischen Komponenten, Anschlusskästen und Betriebssysteme entsprechen den Explosionsschutzspezifikationen und gewährleisten einen sicheren Betrieb in explosionsgefährdeten Gasumgebungen.
  2. Breiter Temperaturbereich:Zuverlässiger Betrieb von -40 °C bis +200 °C, geeignet für Reaktionen, bei denen sich Hitze und Kälte abwechseln.
  3. Integriertes Moduldesign:Integriert Kühlung, Heizung, Zirkulation und intelligente Steuerung in einem kompakten System für hochsynergistische Funktionen.
  4. Zwei Kondensationsmodi:Luftgekühlt für den unabhängigen Betrieb, wassergekühlt für die zentrale Kühlung in Fabriken, beides energiesparend und effizient.
  5. Präzise intelligente Steuerung:Unterstützt die Temperaturregelung mit festen Werten und mehrstufigen Programmen, mit einem integrierten 7-Zoll-Touchscreen für Echtzeitanzeige und Kurvenverfolgung.
  6. Leistungsstarke Programmsteuerung:Konfigurieren Sie bis zu 120 Gruppen von Temperaturprogrammen mit jeweils 100 Segmenten. Unterstützt linearen Temperaturanstieg/-abfall, Isolationssegmentumwandlung und komplexe Prozesssteuerung.
  7. Starke Kommunikation und Integration:Unterstützung des RS485- und MODBUS-RTU-Protokolls, wodurch der Zugriff auf DCS- und SPS-Systeme zur Fernüberwachung ermöglicht wird.
  8. Mehrfacher Sicherheitsschutz:Übertemperatur, Überstrom, verzögerter Start, Hochspannungsalarm, Wärmeschutz, Fehlerabschaltung und mehr für umfassende Sicherheit.
  9. Stabile Flüssigkeitszirkulation:Füllstandsüberwachung und automatische Anpassung des Ausdehnungsgefäßes sorgen für die Stabilität der Wärmeträgerflüssigkeit und verhindern Leckagen oder Rückfluss.
  10. Hervorragende Materialauswahl:Die wichtigsten Komponenten bestehen aus rostfreiem Edelstahl 304 und explosionsgeschützten Polymerwerkstoffen, die Korrosions-, Druck- sowie Temperaturbeständigkeit gewährleisten.

Funktionsprinzip

  1. Kühlmechanismus:Verwendet eine Rollrotor-Kompressorkühlung; das Kältemittel wird komprimiert, kondensiert, gedrosselt und verdampft, um Wärme zu absorbieren und eine schnelle Kühlung zu erreichen. Als Kondensatoren stehen luftgekühlte Lamellen- und wassergekühlte Koaxialrohr-Wärmetauscher zur Auswahl.
  2. Heizmechanismus:Flansch-Thermalölheizung, die in das Wärmeträgermedium eingesetzt wird, für eine schnelle, gleichmäßige Erwärmung mit schneller Reaktion, die bis zu 200 °C aufrechterhalten kann.
  3. Prinzip der Flüssigkeitszirkulation:Eine hoch-/niedertemperaturbeständige, abgeschirmte Pumpe treibt die Wärmeträgerflüssigkeit in einem geschlossenen Hochgeschwindigkeitskreislauf an. Ein Ausdehnungsgefäß absorbiert/gibt Volumenänderungen aufgrund von Wärmeausdehnung ab und sorgt so für einen stabilen Betrieb.
  4. Steuerungslogik:Der PID-Algorithmus passt die Heiz-/Kühlleistung automatisch an, um eine präzise Temperaturregelung zu gewährleisten. Unterstützt Festwert-/Programmsteuerung, gleichmäßigen Temperaturanstieg/-abfall, Wärmespeicherung und Echtzeit-Datenprotokollierung. Der Touchscreen zeigt die eingestellte Temperatur, die Ist-Temperatur, die Laufzeit und den Fehlerstatus an.

Typische Anwendungsszenarien

  1. Petrochemischer Bereich:Synthese, Reinigung, katalytische Prozesse, die eine Reaktions-Temperaturregelung für den Umgang mit gefährlichen Stoffen erfordern.
  2. Pharmazeutische und biologische Reaktionen:Rohstoffsynthese, Fermentation, Kristallisation mit GMP-Werkstatt-Explosionsschutzanforderungen.
  3. Neue Energieindustrie:Batteriealterungstests, Forschung an supraleitenden Materialien, Kühlung von Brennstoffzellen mit explosionsgeschützter Temperaturregelung.
  4. Farben-, Farbstoff- und Tintenindustrie:Reaktortemperaturregelung oder Kondensatsammlung in Umgebungen mit organischen Lösungsmitteln.
  5. Wissenschaftliche Forschung/Universitätslabore:Experimentelle Reaktionssysteme mit brennbaren Reagenzien, Gewährleistung der Personensicherheit.
  6. Wasserstofferzeugungs-/Speichersysteme:Temperaturregelung von wasserstoffbezogenen Anlagen für einen stabilen Betrieb unter Hochdruckbedingungen.
Technische Parameter
Explosionsgeschützter Umwälzheizthermostat mit Kühlung
Modell HC20-18(W) HC20-11(W) HC20-7(W)
Temperaturbereich -40 °C bis +200 °C
Temperaturstabilität ±0,5 °C
Gesamtleistung 5,7 kW 11,1 kW 18,6 kW
Kühlleistung bei 200 °C 12 kW 6 kW 3 kW
Kühlleistung bei 100 °C 8,6 kW 6 kW 3 kW
Kühlleistung bei 25 °C 5,8 kW 4,5 kW 2,4 kW
Kühlleistung bei -10 °C 4,5 kW 4,2 kW 1,4 kW
Kühlleistung bei -20 °C 3,5 kW 3,2 kW 1,2 kW
Kühlleistung bei -30 °C 2 kW 2 kW 0,85 kW
Kühlleistung bei -40 °C 1,1 kW 1,1 kW 0,25 kW
Nennleistung Heizung 12 kW 6 kW 3 kW
Kühlungsmethode Luftkühlung oder Wasserkühlung
Kältemittel R404A
Umwälzpumpe Durchfluss 45 l pro Minute 30 l pro Minute 25 l pro Minute
Umwälzpumpe Druck 1,4 bar
Größe der Zirkulationsschnittstelle R3/4
Maximale Viskosität des Wärmeträgers 30 cp
Geräuschpegel 68 65db 68 dB
Kommunikationsschnittstelle USB, RS485
Schutzklasse IP20
Verschmutzungsgrad 2
Umgebungstemperatur 5 °C bis 35 °C
Stromversorgung 380 VAC, 50 Hz, 3-phasig
Strom 33 A 20 A 10,5 A
Elektrische Anschlussmethoden Dreiphasiges Vierleitersystem
Außenabmessungen 755 B x 1300 T x 1795 H mm 655 B x 1000 T x 1480 H mm
Gewicht 460 kg 430 kg 270 kg
