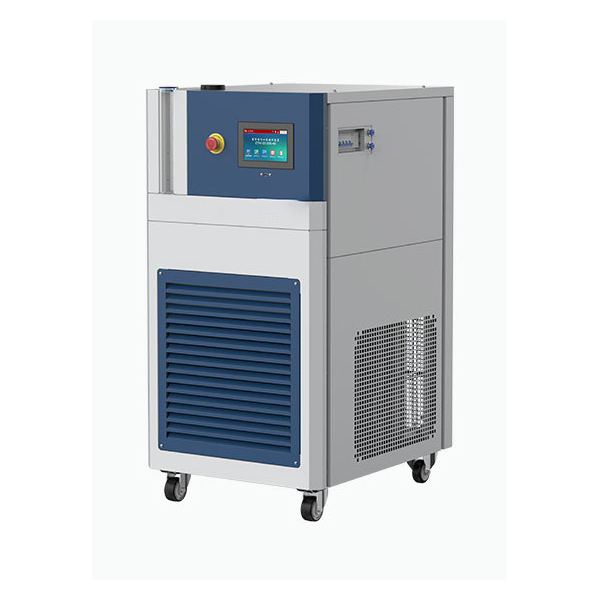

Zirkulationsheizungsthermostat

Zirkulationsheizungsthermostat mit Kühlfunktion

Der Umwälzheizthermostat verfügt über eine Schnellkühlfunktion und eine hocheffiziente Heizfunktion und transportiert Temperaturregelungsmedien wie Wärmeleitöl oder Kühlmittel über ein geschlossenes Umwälzsystem zu den externen Geräten, um eine präzise Temperaturregelung zu erreichen.

Beschreibung

Zirkulationsheizungsthermostat

Der Zirkulationsheizthermostat integriert Kälte-, Heizungs- und Zirkulationspumpengruppe sowie ein intelligentes Steuermodul und bietet Optionen für luft- oder wassergekühlte Kühlverfahren. Er eignet sich ideal für das hochpräzise Wärmemanagement in Anwendungen wie der Temperaturregelung von Reaktionskesseln, der Prüfung neuer Materialien, der Wärmebehandlung von Chips und der Temperaturregelung in industriellen Prozessen. Der stabile Betrieb von -40 °C bis +200 °C, die PID-Programm-Temperaturregelung, der Datenexport und die Fernkommunikationsfunktionen erfüllen die Anforderungen der automatisierten Produktion und der wissenschaftlichen Forschung.

Kernfunktionen

  1. Breiter Temperaturbereich:Deckt einen Bereich von -40 °C bis +200 °C ab und eignet sich für Gelreaktionen bei niedrigen Temperaturen und Cracken bei hohen Temperaturen.
  2. Hochintegrierte modulare Struktur:Integriert Kühl-, Heiz-, Umwälz- und Steuerungssysteme in einer kompakten, effizienten Einheit.
  3. Flexibler Kühlmodus:Unterstützt luftgekühlte und wassergekühlte Kondensatorformen; Benutzer wählen je nach Standortbedingungen.
  4. Hochauflösende Touchscreen-Steuerung:7-Zoll-True-Color-Touchscreen, intuitive Bedienung, Datenkurvenanzeige und Betriebsaufzeichnungsfunktion.
  5. Programmierte Temperaturregelung:Unterstützt 120 Gruppen von Temperaturregelungsprogrammen mit jeweils 100 Temperatursegmenten, die einen linearen und gradientenförmigen Temperaturanstieg und -abfall ermöglichen.
  6. Automatische Schutzmechanismen:Übertemperatur-, Überstrom-, Überlast-, Startverzögerungs-, Hochspannungsschutz und mehr für einen sicheren Betrieb.
  7. Fernkommunikation und Integration:RS485-Schnittstelle kompatibel mit MODBUS RTU, anschließbar an übergeordnete Systeme (DCS, SCADA) für eine zentralisierte Steuerung.
  8. Ausdehnungsgefäß-Design:Das integrierte Ausdehnungsgefäß und die Flüssigkeitsstandüberwachung reagieren automatisch auf Volumenänderungen des Wärmeträgers und sorgen so für eine stabile Zirkulation.
  9. Breite Anpassung an Wärmeleitmedien:Unterstützt Wasser, Ethanol, Silikonöl und andere Flüssigkeiten für vielfältige Anwendungsanforderungen.

Systembauweise

  1. Kühlprinzip:Der integrierte hermetische Rollrotor-Kompressor kühlt den Wärmeträgerkörper über einen Kondensator, eine Kapillardrossel und einen Plattenverdampfer schnell ab. Der Plattenwärmetauscher ist kompakt und effizient. Der luftgekühlte Typ verwendet einen Lamellenkondensator, der wassergekühlte Typ einen koaxialen Wärmetauscher.
  2. Heizprinzip:Eine spezielle Flansch-Elektroheizung für Thermoöl bietet eine hohe Leistungsdichte und schnelle Reaktion und sorgt für eine gleichmäßige Temperaturverteilung.
  3. Zirkulations- und Expansionsmechanismus:Eine für hohe/niedrige Temperaturen geeignete abgeschirmte Pumpe sorgt für einen kontinuierlichen Durchfluss des Mediums. Isolierte Rohrleitungen aus Edelstahl 304 verhindern Wärmeverlust und Korrosion. Das Ausdehnungsgefäß gleicht Volumenschwankungen aus, und die Füllstandsüberwachung gewährleistet einen stabilen Betrieb.
  4. Steuerungslogik:Der PID-Algorithmus passt die Temperaturausgabe in Echtzeit an und unterstützt die Einstellung von Temperaturkurven, Festwerten und Programmsteuerung. Die Software unterstützt Datenaufzeichnung, Kurvenanzeige, USB-Export und Fernkommunikation.

Anwendungsbereiche

  1. Temperaturregelung bei chemischen und pharmazeutischen Reaktionen:Hochpräzise Synthese, Kristallzüchtung, Kontrolle von Arzneimittelzwischenprodukten.
  2. Entwicklung neuer Energiematerialien:Batterien, supraleitende Materialien, thermische Zyklustests mit Kohlenstoffnanoröhren.
  3. Prüfung von Halbleitern und elektronischen Bauteilen:Schnelle thermische Belastungsprüfung für Chips und Leiterplatten.
  4. Unterstützung bei der thermischen Steuerung von Vakuumsystemen:Arbeitet mit Vakuumtrocknung, Kondensatrückgewinnung und zugehörigen Geräten.
  5. Simulationstests für die Luft- und Raumfahrt:Prüfung der Leistungsfähigkeit von Bauteilen unter wechselnden Temperaturbedingungen.
  6. Universitäre und wissenschaftliche Forschungsexperimente:Bietet hochpräzise Temperaturregelung für Forschungsplattformen und zuverlässige Experimente.
Technische Parameter
Zirkulationsheizungsthermostat mit Kühlfunktion
Modell HC10-4(W) HC10-10(W) HC10-12(W)
Temperaturbereich -40 °C bis +200 °C
Temperaturstabilität ±0,5 °C
Gesamtleistung 5,7 kW 11,1 kW 18,6 kW
Kühlleistung bei 200 °C 3 kW 6 kW 12 kW
Kühlleistung bei 100 °C 3 kW 6 kW 8,6 kW
Kühlleistung bei 25 °C 2,4 kW 4,5 kW 5,8 kW
Kühlleistung bei -10 °C 1,4 kW 4,2 kW 4,5 kW
Kühlleistung bei -20 °C 1,2 kW 3,2 kW 3,5 kW
Kühlleistung bei -30 °C 0,85 kW 2 kW 2 kW
Kühlleistung bei -40 °C 0,25 kW 1,1 kW 1,1 kW
Nennleistung Heizung 3 kW 6 kW 12 kW
Kühlungsmethode Luftkühlung oder Wasserkühlung
Kältemittel R404A
Umwälzpumpe Durchfluss 30 l pro Minute 45 l pro Minute
Umwälzpumpe Druck 1 bar 1,4 bar
Größe der Zirkulationsschnittstelle R3/4
Maximale Viskosität des Wärmeträgers 30 cp
Geräuschpegel 65 dB
Kommunikationsschnittstelle USB, RS485
Schutzklasse IP20
Verschmutzungsgrad 2
Umgebungstemperatur 5 °C bis 35 °C
Stromversorgung 380 VAC, 50 Hz, 3-phasig
Strom 10,5 A 20 A 33 A
Elektrische Anschlussmethoden Dreiphasiges Vierleitersystem
Außenabmessungen 640 B x 860 T x 1270 H mm 750 B x 1100 T x 1420 H mm 750 B x 1100 T x 1420 H mm
Gewicht 205 kg 330 kg 360 kg
