Funktionsweise und Fehlerbehebungsmethoden des Vakuumsystems eines Gefriertrockners

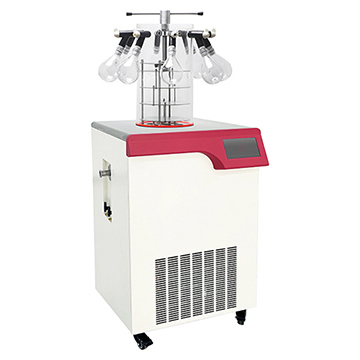

Vakuumsystem für Gefriertrockner

Gefriertrocknung (Lyophilisierung) und ihr Vakuumsystem

Die Gefriertrocknung, auch als Lyophilisierung bekannt, ist ein Trocknungsverfahren, bei dem Wasser in einer Umgebung mit niedriger Temperatur und niedrigem Druck direkt sublimiert wird. Sie findet breite Anwendung in Bereichen wie Pharmazeutika, Lebensmittel und Bioprodukte. Dabei ist das Vakuumsystem eine der Kernkomponenten eines Gefriertrockners, und sein Betriebszustand wirkt sich direkt auf die Effizienz der Gefriertrocknung und die Produktqualität aus.

Funktionsprinzip des Vakuumsystems einer Gefriertrocknungsmaschine

Das Vakuumsystem einer Gefriertrocknungsmaschine besteht in erster Linie aus einer Vakuumpumpe, einer Kühlfalle, Vakuumventilen und Drucksensoren. Die Grundfunktion des Vakuumsystems besteht darin, eine Niederdruckumgebung innerhalb der Gefriertrocknungskammer herzustellen und aufrechtzuerhalten, damit die Feuchtigkeit im Material bei niedrigen Temperaturen direkt vom festen in den gasförmigen Zustand übergehen kann, wo sie dann von der Kühlfalle aufgefangen oder von der Vakuumpumpe ausgestoßen wird.

Prozessstufen

  1. Vorvakuumphase:Starten Sie die Vakuumpumpe, um schnell die Luft aus der Gefriertrocknungskammer zu entfernen und eine anfängliche Vakuumumgebung zu schaffen.
  2. Sublimationstrocknungsphase:Unter Niederdruckbedingungen beginnen die Eiskristalle im Material zu Wasserdampf zu sublimieren, der durch die Kühlfalle gekühlt und verfestigt wird.
  3. Desorptionstrocknungsphase:Reduzieren Sie die Restfeuchte weiter, um sicherzustellen, dass der Feuchtigkeitsgehalt des Endprodukts den Standardanforderungen entspricht.

Der stabile Betrieb des Vakuumsystems spielt eine entscheidende Rolle für die Temperaturregelung, die Effizienz der Feuchtigkeitsentfernung und die Produktstabilität.

Häufige Fehler und Methoden zur Fehlerbehebung

  1. Vakuumniveau erreicht den eingestellten Wert nicht
    Mögliche Ursachen:Leistungsabfall der Vakuumpumpe, Alterung und Undichtigkeit der Dichtungen, übermäßige Frostbildung in der Kühlfalle oder nicht vollständig geschlossene Ventile.
    Fehlerbehebungsmethoden:Überprüfen Sie den Ölstand und den Betriebszustand der Vakuumpumpe; ersetzen Sie gealterte Dichtungen; reinigen Sie die Kühlfalle regelmäßig; stellen Sie sicher, dass alle Ventile in der richtigen Position sind.
  2. Starke Schwankungen des Vakuumdrucks
    Mögliche Ursachen:Übermäßige Feuchtigkeit in der Kühlfalle, schlechter Abgasstrom oder instabiles Steuerungssystem.
    Fehlerbehebung:Reduzieren Sie die Probenmenge pro Gefriertrocknungszyklus, um eine Überlastung zu vermeiden; überprüfen Sie die Abgasleitungen auf Verstopfungen; starten Sie das Steuerungssystem neu oder aktualisieren Sie die Softwareversion.
  3. Ungewöhnliche Geräusche oder Überhitzung der Vakuumpumpe
    Mögliche Ursachen:Wassereintritt in die Pumpe, unzureichendes Schmieröl oder Verschleiß mechanischer Komponenten.
    Fehlerbehebung:Schalten Sie die Maschine sofort aus, um den Zustand der Pumpe zu überprüfen, füllen Sie Schmieröl nach oder ersetzen Sie es und wenden Sie sich gegebenenfalls an professionelles Wartungspersonal, um Reparaturen durchzuführen.
  4. Ungenaue Messwerte des Vakuumsensors
    Mögliche Ursachen:Verschmutzung des Sensors, lose Anschlussdrähte oder Kalibrierungsfehler.
    Fehlerbehebung:Entfernen Sie Staub von der Sensoroberfläche, überprüfen Sie die Schaltkreisverbindungen und führen Sie regelmäßige Kalibrierungen durch.
